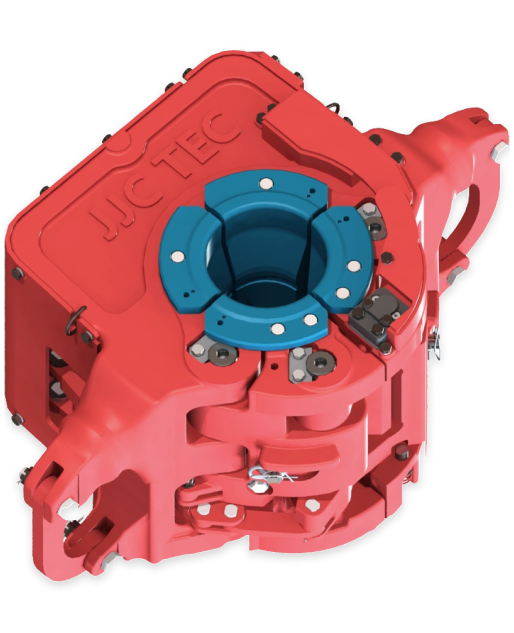

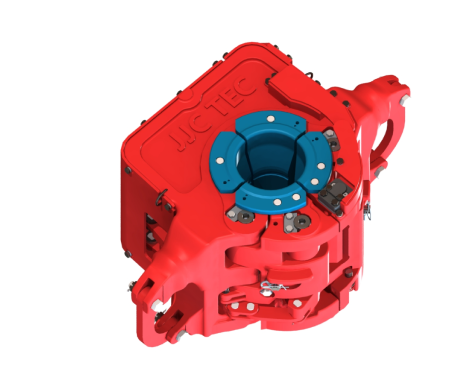

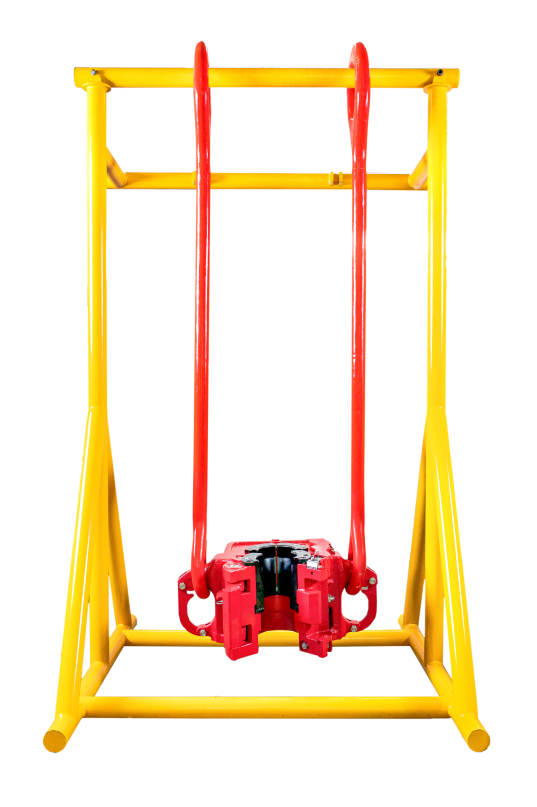

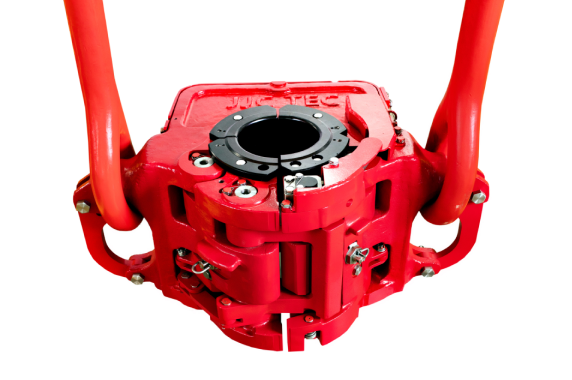

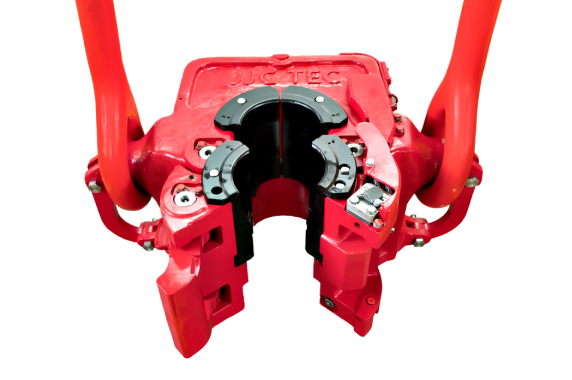

HYDRAULIC ELEVATOR
液压吊卡

捷杰西液压吊卡采用了新型的开关门与安全互锁结构设计,结构更加合理,开关门扭矩更大,可靠性更高,能够实现钻具的快速夹持、承载与解卡。只需两道油路来实现吊卡的开门、关门、翻转等动作,并提供可靠的吊卡开门及关门信号反馈,适用于所有在役顶驱,无需对顶驱旋转头进行改造。另有吊卡承载信号反馈配置可选。

产品资料下载
Highlights
产品特点

高效

专利技术(实用新型专利号:202122083075.9)的结构设计和更大的开关门力矩,即使在冬季结冰与泥浆污染的情况下,在推扶式排管系统环境下,能更加顺畅开关吊卡,大幅提升作业效率。

安全

专利技术(实用新型专利号:202122083077.8)的承载安全销机构设计确保作业安全。可靠的开门、关门信号反馈,确保自动化互利互锁控制安全。另可配置吊卡承载信号反馈,进一步提升安全作业性能。

便捷

仅需通过旋转头的两道油路,能适用于所有在役顶驱,对顶驱设备改造最少;加大的吊环空间设计使之能适用于各种型号和类型的吊环;长短两种翻转机构选项,更好地适用不同型号顶驱。

维护简便

新型吊卡的开关门传动机构维修便利,液压阀汇检修便捷,吊卡补芯快速的更换,模块化的功能设计,配置选项方便,维修维护简便。

最少油道

仅需两路顶驱旋转油道来实现关门、开门、翻转机构翻转、开关门信号反馈等功能。在役顶驱上配置液压吊卡不需要改造顶驱旋转头,大幅节省客户配置成本。

智能联动

与JJC铁钻工机器视觉组件互联互锁,能够实现一键式全自动作业。

Techincal Specifications
技术参数
型号
SE50-A1
适用管具范围
2-7/8″ ~ 9-3/4″
载荷额定值
4,500kN
液压系统压力
16MPa (2,300psi)
最大开门力矩
1,600 N.m
最大解锁力矩
1,400 N.m
顶驱油道利用数量
2
控制方式
自动关门、司钻开门、设备联锁
外形尺寸(长 x 宽 x 高)
1,130mm x 780mm x 550mm
产品规范等级
PSL1
型号
SE35-A1
适用管具范围
2-7/8″ ~ 7-1/4″
载荷额定值
3,150kN
液压系统压力
16MPa (2,300psi)
最大开门力矩
1,600 N.m
最大解锁力矩
1,400 N.m
顶驱油道利用数量
2
控制方式
自动关门、司钻开门、设备联锁
外形尺寸(长 x 宽 x 高)
1,070mm x 500mm x 470mm
产品规范等级
PSL1
